产品信息

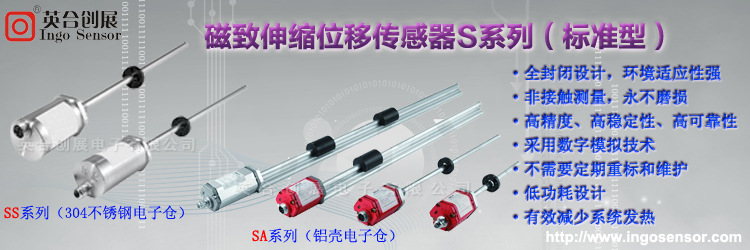

      磁致伸缩传感器S系列（标准型）分为SS系列（304不锈钢电子仓）和SA系列（铝壳电子仓）两种，分别应用于精度要求较高的领域，重复精度为≤±0.002%FS
名称：SS系列磁致伸缩位移传感器 液压油缸位移传感器
品牌：INGO
型号：IGS-SS-****-****-**（具体型号请参照选型表）
输出方式：★ 模拟输出：0～10V（10～0V）；4～20mA（0～20mA）；20～4mA（20～0mA）
           ★ 数字输出：ModBus；SSI
应用：SS型磁尺适用于伺服液压、油缸、气缸活塞移动位置的预置和实时反馈，其工作原理是在传统液压上升为伺服液压时，进行位置测量与反馈。
产品特点

● 全封闭设计，适应性强
● 非接触测量，永不磨损
● 高精度，高稳定性，高可靠性
● 采用数字模拟技术，输出更稳定可靠
● 不需要定期重标和维护
● 低功耗设计，有效减少系统发热

产品描述:
        磁致伸缩位移传感器是采用磁致伸缩原理研制开发的高精度位移传感器，采用非接触测量方式，不会由于摩擦、磨损等原因造成传感器的使用寿命降低。它良好的环境适应性、可靠性和稳定性，为用户带来了极大的方便，与导电橡胶、LVDT、电阻式位移传感器等产品相比有明显的优势。它的输出信号是一个真正的绝对位置输出，而不是比例的或需要再放大处理的信号，所以不存在信号漂移或变值的情况，因此不必像其它位移传感器一样需要定期重标和维护；正是因为它的输出信号为绝对数值，所以假使电源中断重接也不会对数据接收构成问题，更无须重新归回零位。

产品工作原理:

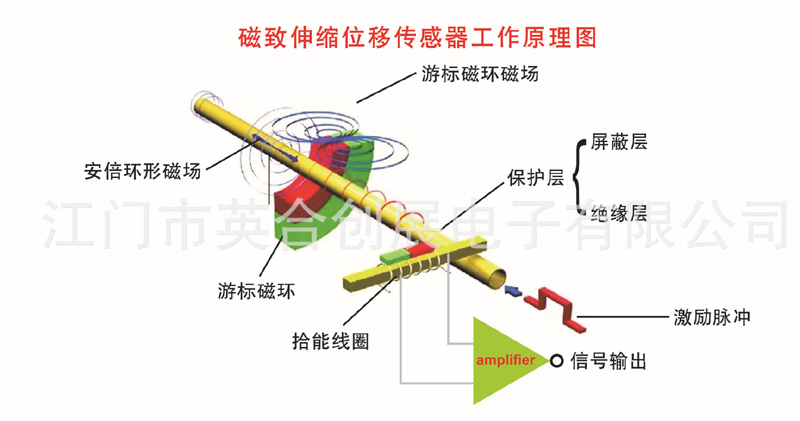

      磁致伸缩位移传感器的工作原理如下图。该产品主要由测杆、电子仓和套在测杆上的非接触的磁环组成。测杆内装有磁致伸缩线（波导丝），测杆由不导磁的不锈钢管制成，可靠地保护了波导丝。工作时，由电子仓内电子电路产生一起始脉冲，此起始脉冲在波导丝中传输时，同时产生了一沿波导丝方向前进的旋转磁场，当这个磁场与磁环中的永久磁场相遇时，产生磁致伸缩效应，使波导丝发生扭动，这一扭动被安装在电子仓内的拾能机构所感知并转换成相应的返回脉冲，通过电子电路计算出起始脉冲与返回脉冲之间的时间差（如雷达测距原理一样），即可精确地测出被测位移量。

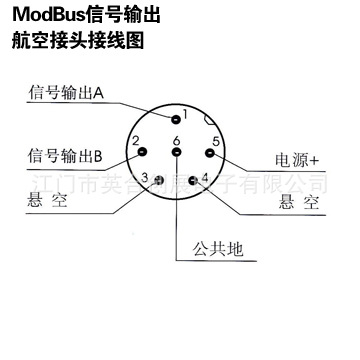

产品接线图
